1、概述
70 、80 年代建設的供水方式是水塔一水泵聯合供水或氣壓罐，這種方式在節能、環保和維護方面存在一些比較突出的問題，尤其是生活用水二次污染的控制難度很大。因此進入90 年代，電力電子器件向著大容量、高頻率、響應快、低損耗的方向發展，供水系統也開始用現代電力電子器件與微計算機技術有機結合的方式。目前自動恒壓供水系統應用的電動機調速裝置均采用交流變頻技術，變頻調速技術是一種新型的、成熟的交流電機無級調速驅動技術，很明顯地節約能源，節省占地面積，節省原材料，減少系統投資。
2 、變頻恒壓供水應用領域
1.水廠恒壓供水控制系統的應用
在水廠，經過處理后的出廠水的恒壓供了是自來水生產流程中的重要一環，送水壓力的穩定及精度直接影響到千家萬戶的正常用水。采用變頻調速的恒壓控制系統，可以降低電耗，安全、優質、高效、低耗供水。
2.高層建筑變頻調速恒壓供水系統
高層建筑供水傳統的方法一般是利用高層水塔或高位水箱供水。高層水塔占地面積大，高位水箱人為地增加了樓房的重量，使建設設計及樓房造價提高。這兩種方案都容易造成水質的二次污染，無法滿足居民生活健康用水的需要。采用變頻調速恒壓供水系統降低了建筑成本，消除了水質的二次污染，是一種改造和提高供水品質的理想技術。
3.住宅小區全自動恒壓供水系統
在我國的不少城市，位于自來水管網下游的住宅小區靠市政管網直接給水常常無法滿足用戶全天候的用水需求，一到用水高峰期，四樓以上的住戶經常無水用．為了解決全天候用水問題，很多住宅小區都建有加壓供水系統．目前應用較普遍的是變頻恒壓供水系統．這種系統具有供水壓力恒定，能實現水泵驅動電機的軟啟動、軟停止和高效節能等優點。
4.化工廠循環水控制
焦化廠廠區的用水需求量隨生產負荷的變化而呈波浪形變化，因此，能否適應不同的要求，確保生產的順利進行，實現恒壓供水便是一個至關重要的問題。如果保持供水系統中某處壓力的恒定，也就保證了該處的供水和用水平衡，從而滿足了生產需求，達到恒壓供水的目的。
3 、變頻恒壓供水系統的組成
變頻恒壓供水系統主要有以下幾個方面組成：
l ）專用的變頻器
2 ）外部及水泵電氣控制用電控柜3 ）壓力變送器
4 ) PLC （可編程控制器）
5 ) HMI （觸摸屏，人機界面）
4 、變頻恒壓供水系統的優點
以高層建筑恒壓供水系統為例，它相對于原有的樓頂水箱供水模式它有更多的優越性。
l ) 不再需要樓頂水箱，由水箱引起的二次污染就沒有了。
2 ) 恒壓供水，改善了由水箱供水時水位高低引起的水壓變化。
3 ) 對電機起一個預先報警保護的作用，特別是在變頻循環方式控制下。
4 ) 平衡使用電機，延長電機使用壽命。
5 ) 系統本身的故障率很低，并且故障報警功能完善。
5 、變頻恒壓供水的控制原理

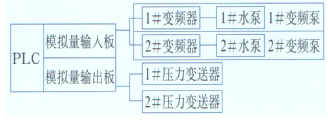

恒壓供水是集變頻調速技術、PLC 技術、PID 控制技術，壓力傳感技術等，可組成完整的閉環自動控制系統如下圖。該設備通過安裝在供水管網上的高靈敏度壓力傳感器來檢測供水管網在用水量變化時的壓力變化，不斷的向微電腦傳輸變化的信號，經微電腦判斷運算并與設定的壓力比較后，向控制器發出改變頻率的指令，控制器通過改變頻率來改變水泵電機的轉速和啟用臺數，自動調節峰谷用水量，保證供水管網壓力恒定，以滿足用戶用水的需要。
6 、公司代表工程
長沙好來登酒店恒壓供水系統
湘西城步自來水廠自來水供水系統
