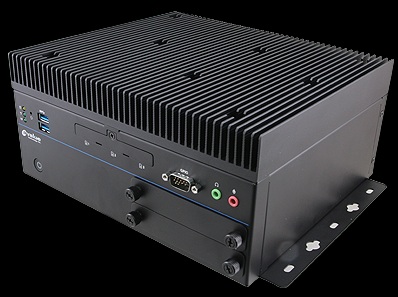

VMS-CFS
來源：長沙研創自動化設備有限公司 瀏覽量： 732 發布時間：2025/4/28 14:06:36
| 系統 | |
| 處理器 | 英特爾? 酷睿? i7-8700T 處理器 (12M緩存,最高可以支持4.00 GHz) 英特爾? 酷睿? i5-8500T 處理器 (9M緩存,最高可以支持3.50 GHz) 英特爾? 酷睿? i3-8100T 處理器 (6M緩存, 3.10 GHz) 英特爾?奔騰? Gold G5400T處理器 (4M緩存, 3.10 GHz) 英特爾?賽揚? G4900T處理器 (2M緩存, 2.90 GHz) 英特爾?酷睿? i7-9700TE處理器 (12M緩存,最高可以支持3.80 GHz) 英特爾?酷睿? i5-9500TE處理器 (9M緩存,最高可以支持3.60 GHz) 英特爾?酷睿? i3-9100TE處理器 (6M緩存, 最高可以支持3.20 GHz) |
| 芯片組 | 英特爾? Q370芯片組 |
| 系統內存 | 兩個260針針DDR4 2400/2666MHz SODIMM插槽，最高可以支持64G內存 |
| 看門狗定時器 | H/W Reset, 1sec. ~ 65535min. |
| 硬件狀態監控 | 自動監控系統溫度，電壓 |
| TPM | TPM 2.0 |
| SBC | EBM-CFSV |
| 擴展 | |
| 擴展 | 1 x Avalue 80-Pin IET插槽 1 x 全尺寸Mini PCIe (w/ push-push SIM卡槽) 1 x M.2 Key-E 2230 for Wi-Fi & BT 模塊 2 x M.2 Key-B 2242/3042/2280 w/ push-push SIM卡槽 for SSD/ LTE/ I/O 模塊 1 x CANBus (支持OBDII, SAE J1939/ J1708 ) |
| 存儲 | |
| 存儲 | 2 x 2.5” 硬盤位 (SATA III, 存儲空間最大到12,5mm ) 2 x M.2 Key-B SSD (SATA III, 最大支持到 2280) |

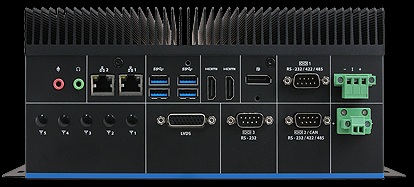

| I/O | |
| USB Port | 6 x USB 3.1 |
| 串口 | 2 x RS-232/422/485 (BIOS) 1 x RS-232 |
| SIM Slot | 3 x SIM 卡槽 (外部可訪問) |
| GPIO | 1 x 8位GPIO, w/1.5KV 隔離 |
| 控制器區域網路 | CANbus modules supports OBDII, SAE J1939/J1708 (Factory Option) |
| 天線 | 5x 天線安裝孔 |
| GPS | |
| GPS 晶片組 | Onboard u-blox NEO-M8N module supports GPS/ Gloness/ QZSS/ Galileo/ Beidou |
| 靈敏度 | Industry leading –167 dBm navigation sensitivity Product variants to meet performance and cost requirements Combines low power consumption and high sensitivity |
| 顯示 | |
| 芯片組 | 英特爾? UHD Graphics 630 (i7-8700T, i5-8500T, i3-8100T) 英特爾? UHD Graphics 610 (奔騰 G5400T, 賽揚G4900T) |
| 分辨率 | DP: 最大分辨率 4096x2160 @ 60Hz HDMI: 最大分辨率 4096x2160 @ 30Hz LVDS: Max. resolution 1920x1200 @ 60Hz |
| 多顯 | 三顯 |
| 音頻 | |
| 芯片組 | 瑞昱 ALC888S 支持 2-CH |
| 音頻接口 | 2 x Mic-In 2 x Line-Out |
| 以太網 | |
| 芯片組 | 1 x 英特爾? I211AT千兆以太網 1 x 英特爾? I219LM千兆以太網 |
| 以太網接口 | 兼容10/100/1000 Base-Tx 千兆以太網 |
| 網絡接口 | 2 x RJ-45 |
| 電源 | |
| 電源信息 | Typical 12/24Vdc ( +9~ 36Vdc ) |
| 電源連接器 | 3-Pin Terminal Block |
| 直流輸出 | 12Vdc/4A |
| 直流輸出連接器 | 2-Pin Terminal Block |
| ACPI | Single Power ATX Support S0, S3, S4, S5 ACPI 5.0 Compliant |
| 電源模式 | Vehicle Power Mode (Default Setting) Industrial PC Power Mode supports AT/ATX |
| 機構 & 使用環境 | |
| 操作溫度 | 帶擴展的外圍設備溫度: -40°C ~ 70C (-40°F ~ 158°F) with 0.5m/s air flow |
| 存儲溫度 | -40°C ~ 85°C (-40°F ~ 185°F) |
| 工作濕度 | 40°C @ 95% 相對濕度, 無凝結 |
| 尺寸 (寬 x 長 x 高) | 239.4mm x 210mm x 110 mm(不含wall mount) |
| 振動試驗 | Operating with SSD : MIL-STD-810G, Method 514.6, Category 4, common carrier US highway truck vibration exposure Non-Operating with SSD : MIL-STD-810G, Method 514.6, Category 24, minimum integrity test |
| 沖擊試驗 | Operating with SSD : MIL-STD-810H, Method 516.8, Procedure I, functional shock=20G Non-Operating with SSD: MIL-STD-810H, Method 516.8, Procedure V, crash hazard shock test=75G |
| 安裝套件 | 壁掛安裝 (標準) |
| 材質 | 鋁+金屬 |
| 重量 | 5.4KG (w/packing) 4.5KG (System) |
| 認證 | |
| 認證 | CE, FCC A級, E13 Mark, ISO 7637-2, IP50 |
| 軟件支持 | |
| 軟件支持 | Win10, Linux |
